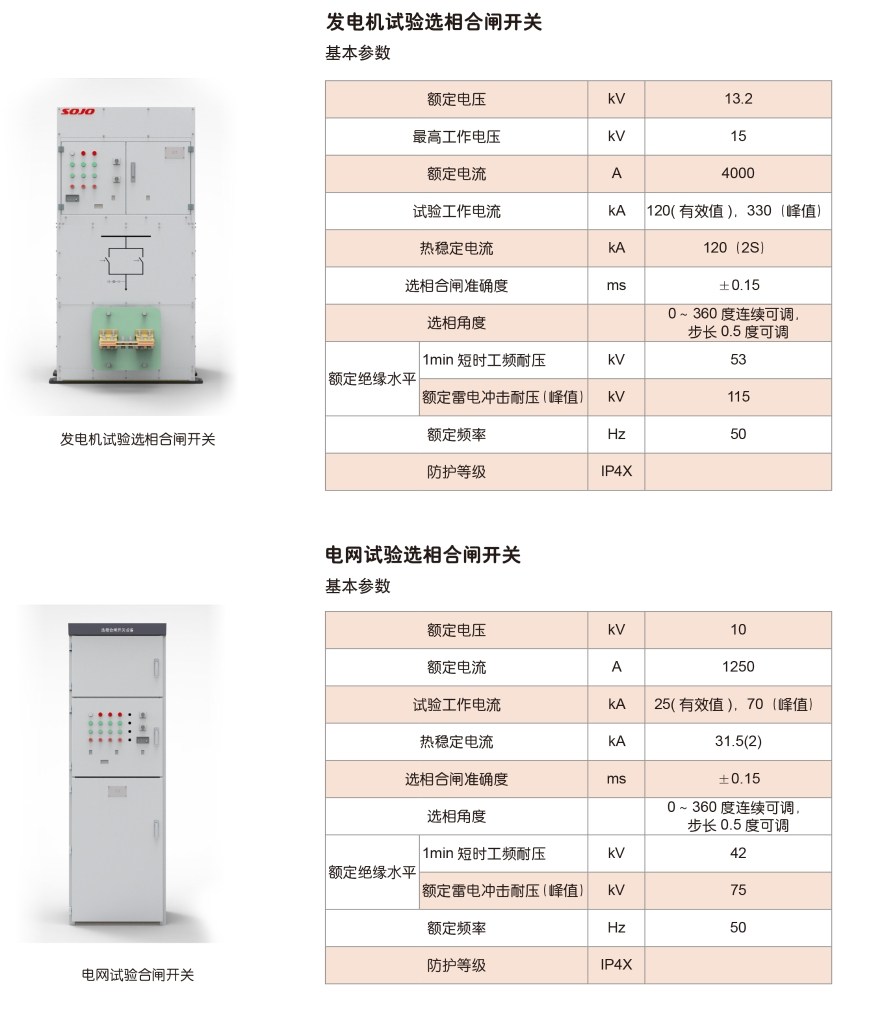

隨著開關制造工藝、現代電力電子和測控技術的不斷提高，開關正朝著智能化方向發展。同時，電力市場的競爭日趨激烈，要求進一步減少設備費用，延長維修周期，提高供電質量，提高系統運行的經濟性和可靠性，在此背景下，開關選相投切技術日益受到制造部門與用戶的關注，目前已成為智能化電器的研究熱點之一。選相合閘技術是指控制斷路器動、靜觸頭在系統電壓波形的指定相角處合閘，讓空載變壓器、空載電力線路、電容器組、電抗器等電力設備在對自身和系統沖擊最小的情況下投入電網的技術。選相合閘技術能抑制斷路器合閘操作暫態過程中的過電壓和沖擊涌流，以消除瞬態過電壓對電氣設備的影響及破壞，從而延長電力設備的壽命和提高整個電力系統的穩定性。雙杰電氣自主研制的選相合閘開關及控制系統由上位機、同步控制器、通信模塊、永磁控制器及同步控制器組成。系統選相合閘準確度可控制在±0.15ms之內。
同步控制器
同步控制器既能獨立控制，實現同步投切功能，也能與其它保護裝置進行組合控制。同步控制器對開關狀態，合分閘次數等均能進行記錄、存儲分析。同步控制器采用實時算法處理，實時跟蹤電網頻率與相角，測頻精度高于0.01Hz。綜合誤差時間不確定性小于5us。采用光纖接口進行同步觸發，最大限度減少干擾影響。同步控制器可以對開關狀態進行全面監測。具有豐富的通訊接口（CAN/485/光纖）可根據需要進行定制。配合同步監控平臺可以實現靈活設定控制策略。結構上采用4U標準機箱，方便集成。

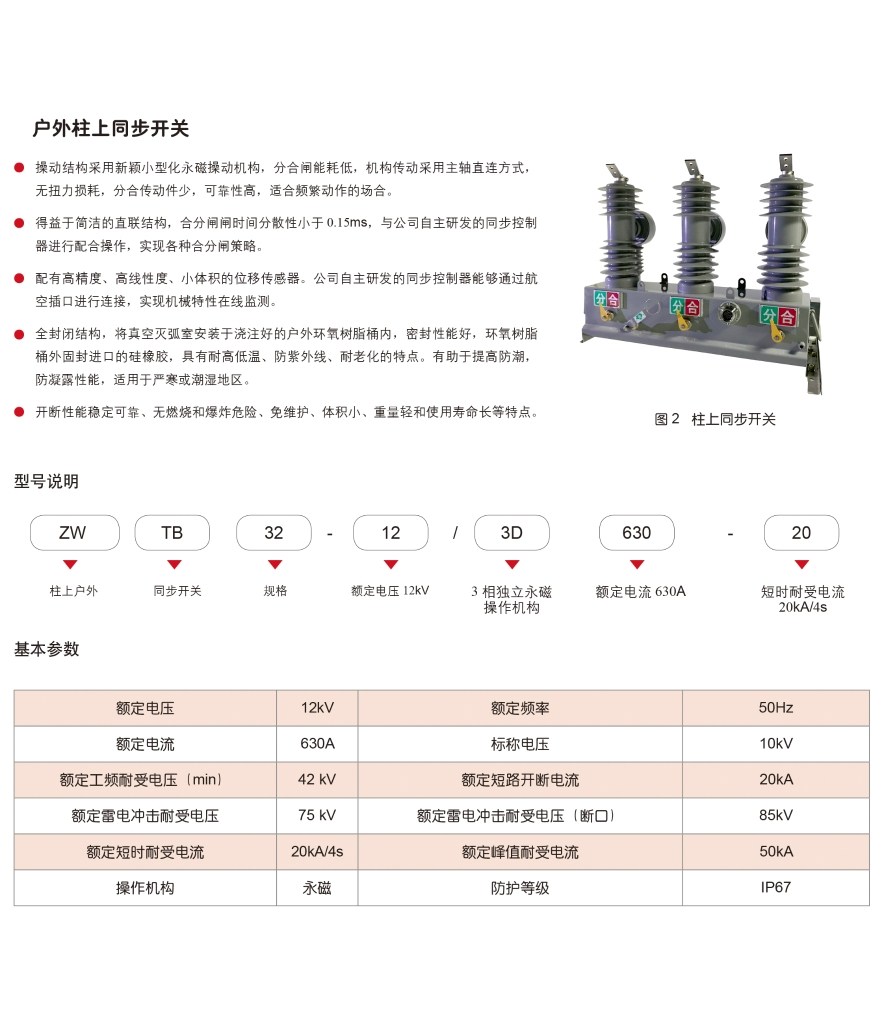

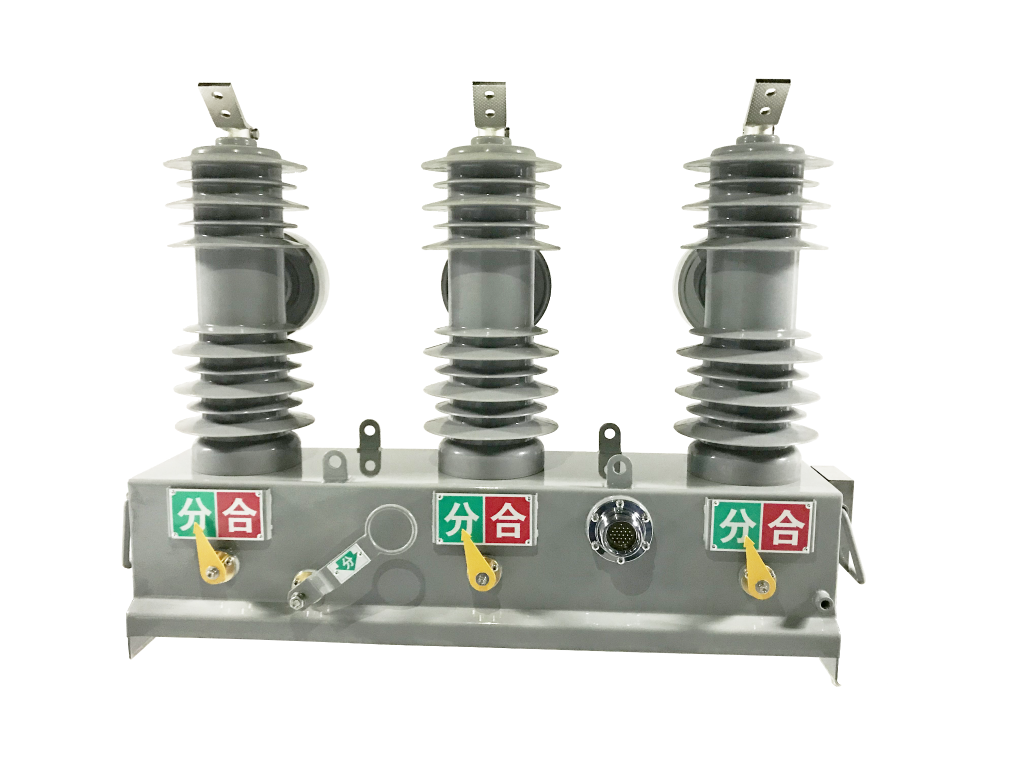

同步開關
同步開關能夠在電壓或電流的最佳電角度完成合閘或分閘操作，實現無沖擊的平滑過渡，能夠有效削弱操作過電壓、過電流的影響。 同步開關有如下有點。
◆ 可以省掉合閘電阻、避雷器等輔助設備，降低成本，操作簡單，經濟效益顯著。
◆ 可以提高電能質量與電力系統穩定性，減弱對用戶設備的沖擊，延緩電力設備的老化。
◆ 能夠改善開關運行條件，降低滅弧室內部及周圍的溫度和電位梯度，減輕開關機械應力與觸頭燒蝕，增加易損件的電壽命和維護周期。
◆ 可以提高開關額定關合能力，防止重燃與重擊穿，降低電力系統的絕緣水平等。
產品設計特點
◆ 簡潔的直驅式傳動 最大限度的減少運動零部件 , 得益于優良的永磁機構，采用直驅代替?zhèn)鹘y的拉桿變換，相較于傳統永磁開關，進一步減少零部件，提高系統可靠性。
◆ 三相獨立永磁機構靈活組合三相分別獨立的永磁機構，可以方便的實現分，合閘角度的任意控制，合分閘精度在±0.15ms（2.7 度）。配合同步控制器可以實現靈活的合分閘策略?？梢詫崿F無弧分斷，降低操作過電壓。
◆ 開關狀態在線監測在線監測開關機械特性，對位移曲線進行修正，對觸頭磨損、環境溫度，線圈溫度、彈簧剛性衰減等進行補償相角補償，達到全壽命周期內的準確動作與控制精度。
