首頁  >  產品世界  >  變壓器  >  油式變壓器

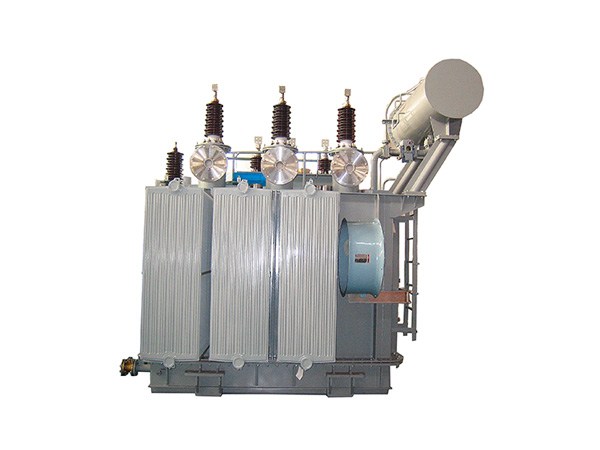

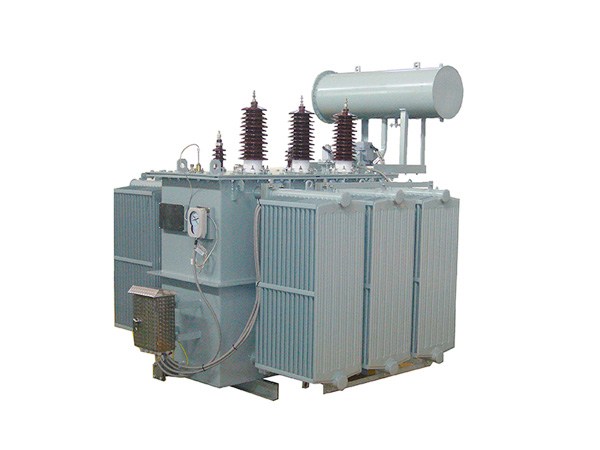

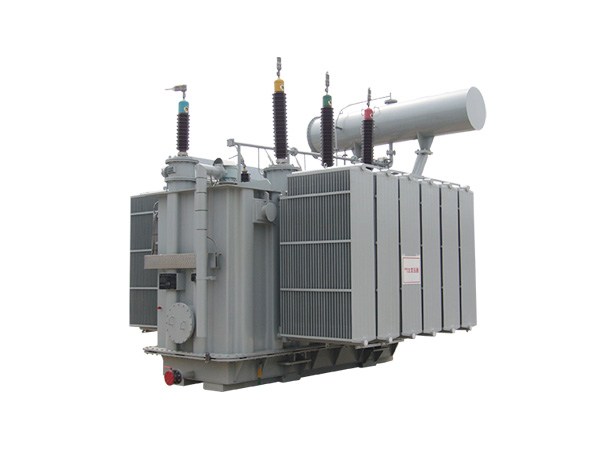

35kV配電變壓器

概述

油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。結構堅固、外形美觀、可滿足不同用戶的需求。

產品介紹

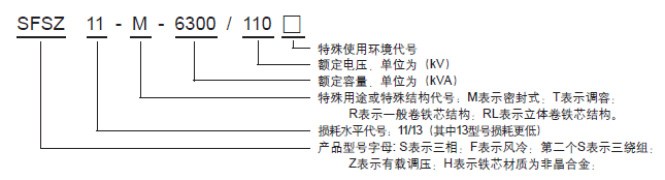

型號及其含義：


產品特點：


鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音??；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。


線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。


油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。


產品參數

1、S11系列35kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器

型號 額定容量(kVA) 典型電壓組合(kV) 聯結組標號 阻抗電壓(%) 總重

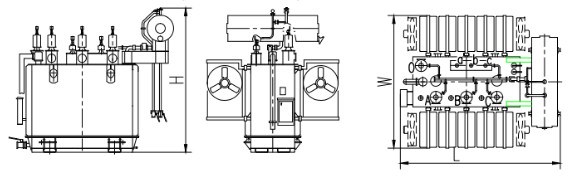

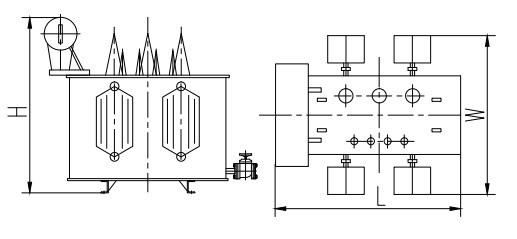

       (t)		 參考尺寸
       L*W*H		 空載損耗(kW) 負載損耗(W)
S11-50/35 50 高壓H.V.
       35,38.5
       ±2×2.5%
       ±5%
       低壓L.V.
       0.4		 Dyn11
       Yyn0		 6.5 1.28 1400*1000*1800 0.16 1.2/1.14
S11-100/35 100 1.67 1450*1050*1900 0.23 2.01/1.91
S11-125/35 125 1.9 1500*1100*1900 0.27 2.37/2.26
S11-160/35 160 2.2 1550*1150*1950 0.28 2.82/2.68
S11-200/35 200 2.4 1600*1200*2000 0.34 3.32/3.16
S11-250/35 250 2.5 1700*1600*2100 0.4 3.95/3.76
S11-315/35 315 2.6 1900*1700*2200 0.48 4.75/4.53
S11-400/35 400 2.8 2000*1800*2300 0.58 5.74/5.47
S11-500/35 500 3 2100*1900*2400 0.68 6.91/6.58
S11-630/35 630 3.3 2310*2200*2500 0.83 7.86
S11-800/35 800 3.8 2500*2250*2550 0.98 9.4
S11-1000/35 1000 4.2 2550*2300*2600 1.15 11.5
S11-1250/35 1250 4.8 2680*2400*2700 1.4 13.9
S11-1600/35 1600 5.7 2700*2450*2750 1.69 16.6
S11-2000/35 2000 6.2 2800*2500*2900 1.99 19.7
S11-2500/35 2500 7.8 2850*2650*2950 2.36 23.2


2、S(F)11系列35kV三相油浸式自冷(風冷)雙繞組無勵磁調壓電力變壓器


型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)11-6300/35 6300 高壓H.V.
       35~38.5
       ±2×2.5%
       低壓L.V.
       3.15,3.3,6.3,
       6.6,10.5		 YNd11 8 15 3600*3200*3100 5.24 35
S(F)11-8000/35 8000 18 3800*3300*3300 7.2 38.4
S(F)11-10000/35 10000 20 3900*3300*3500 8.7 45.3
S(F)11-12500/35 12500 24 4000*3400*3700 10 53.8
S(F)11-16000/35 16000 28 4200*3600*3800 12.1 65.8
S(F)11-20000/35 20000 33 4500*3800*4000 14.4 79.5
S(F)11-25000/35 25000 10 37 4700*4000*4100 17 94
S(F)11-31500/35 31500 44 5000*4200*4300 20.2 112


3、S(F)Z11系列35kV 三相油浸式自冷(風冷)雙繞組有載調壓電力變壓器



型號 額定容量(kVA) 典型電壓
       組合(kV)		 聯結組
       標號		 阻抗電
       壓(%)		 總重
       (t)		 參考尺寸
       L*W*H		 空載損耗
       (W)		 負載損耗
       (W)
S(F)Z11-6300/35 6300 高壓H.V.
       35~38.5
       ±2×2.5%
       低壓L.V.
       3.15,3.3,6.3,
       6.6,10.5		 YNd11 8 18 4000*3300*3100 5.63 36.7
S(F)Z11-8000/35 8000 21 4200*3400*3300 7.87 40.6
S(F)Z11-10000/35 10000 23 4300*3500*3500 9.28 48
S(F)Z11-12500/35 12500 28 4800*3500*3700 10.71 56.8
S(F)Z11-16000/35 16000 33 5000*3800*3800 13.1 70.3
S(F)Z11-20000/35 20000 38 5300*4000*4000 15.5 82.7
S(F)Z11-25000/35 25000 10 43 5500*4200*4100 18.3 97.8
S(F)Z11-31500/35 31500 50 5800*4400*4300 21.8 116
