產品特點：

鐵芯

全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音?。痪龛F芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。

線圈

采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。

油箱

采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。

產品正常使用條件

周圍空氣溫度：

最高氣溫：+40℃；

最低氣溫：-45℃；

最熱月平均氣溫：+30℃；

最熱年平均氣溫：+20℃；

海拔高度：≤1000m；

污穢等級：Ⅲ級；

地震烈度：中國12級標準8級；

電源電壓波形：近似正弦波；

注：如果超出以上使用條件，請在訂貨時說明，以便特殊考慮。

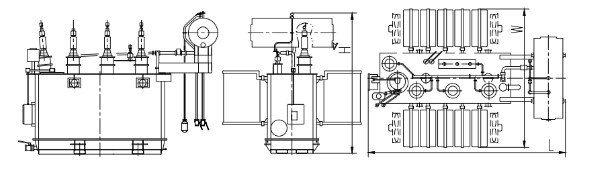

1、S(F)11系列66kV 三相油浸式自冷(風冷)雙繞組無勵磁調壓電力變壓器

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)11-6300/66	6300	高壓H.V.        35~38.5        ±2×2.5%        低壓L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9	20	4800*3900*4000	7.3	34.2
S(F)11-8000/66	8000				22	4900*4100*4200	8.9	40.5
S(F)11-10000/66	10000				25	5000*4300*4400	10.5	47.8
S(F)11-12500/66	12500				28	5100*4400*4500	12.4	56.8
S(F)11-16000/66	16000				30	5200*4600*4600	15	69.8
S(F)11-20000/66	20000				34	5300*4700*4800	17.6	84.6
S(F)11-25000/66	25000				41	5500*4700*5000	20.8	100
S(F)11-31500/66	31500				46	5600*4800*5200	24.6	120
S(F)11-40000/66	40000				57	5800*5000*5300	29.4	141
S(F)11-50000/66	50000				67	6000*5300*5500	35.2	167
S(F)11-63000/66	63000				73	6200*5600*5700	41.6	198

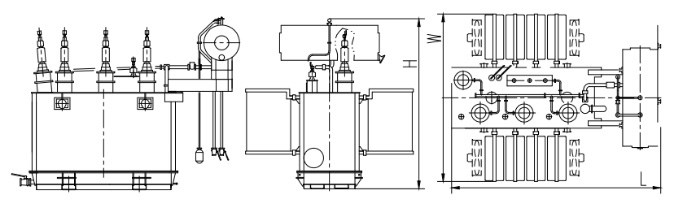

2、S(F)Z11系列66 kV 三相油浸式自冷(風冷)雙繞組有載調壓電力變壓器

型號	額定容量(kVA)	典型電壓        組合(kV)	聯結組        標號	阻抗電        壓(%)	總重        (t)	參考尺寸        L*W*H	空載損耗        (W)	負載損耗        (W)
S(F)11-6300/66	6300	高壓H.V.        35~38.5        ±2×2.5%        低壓L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9~11	22	5600*3800*4000	8	34.2
S(F)11-8000/66	8000				24	5700*4000*4200	9.6	40.5
S(F)11-10000/66	10000				27	5800*4200*4400	11.3	47.8
S(F)11-12500/66	12500				30	5900*4300*4500	13.4	56.8
S(F)11-16000/66	16000				33	6000*4400*4600	16.1	69.8
S(F)11-20000/66	20000				36	6100*4500*4800	19.2	84.6
S(F)11-25000/66	25000				43	6500*4500*5000	22.7	100
S(F)11-31500/66	31500				49	6600*4600*5200	26.9	120
S(F)11-40000/66	40000				59	6800*4800*5300	32.2	141
S(F)11-50000/66	50000			10~12	69	7000*5000*5500	38	167
S(F)11-63000/66	63000				75	7400*5300*5700	44.9	198
